Home-Locking camerasysteem met NVR 5.0MP H265 POE met 2 dome en 2 bullet camera's 1944P 5.0MP CS-4-1406B (dome camera IP65)

Het Home-Locking camerasysteem CS-4-1406B bestaat uit een NVR (Network Video Recorder) en vier IP-camera's. Twee van deze camera's zijn dome-camera's, de andere twee zijn bullet-camera's. Het systeem is geschikt voor zowel binnen- als buitengebruik.

De NVR van het Home-Locking camerasysteem ondersteunt de videocompressiestandaarden H.264 en H.265. H.265 compressie vermindert de benodigde opslagruimte voor camerabeelden, waarbij videobestanden tot twee keer kleiner worden opgeslagen vergeleken met H.264. Dit draagt bij aan een efficiënter gebruik van de beschikbare opslag. De NVR heeft een 4-kanaals ingang voor 1944p (5.0 megapixel) camera's met PoE (Power over Ethernet). De opnameresolutie is 4 keer 5.0 megapixel. Afspelen is mogelijk in 1 kanaal op 5.0 megapixel of 4 kanalen op 1080p. Opslag van videobeelden gebeurt op een harde schijf of via het netwerk. Er is ondersteuning voor één harde schijf tot 8TB (niet inbegrepen). Het systeem ondersteunt P2P Cloud functionaliteit en het ONVIF-protocol.

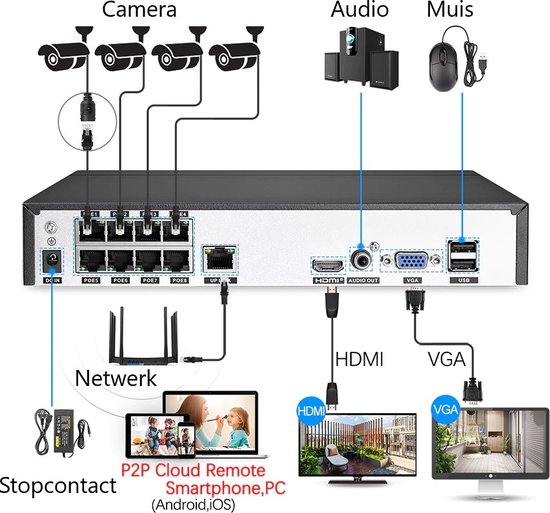

De communicatie tussen de camera's en de NVR verloopt via Ethernet. Er is geen Wi-Fi functionaliteit aanwezig. De NVR heeft PoE-ondersteuning, wat betekent dat zowel stroom als data via één UTP-kabel naar de camera's wordt geleid. De bedrade snelheid bedraagt Fast Ethernet (tot 100 Mbps). De NVR is voorzien van HDMI- en VGA-uitgangen voor aansluiting op een monitor of televisie. Er is ook CMS (Central Management Software) beschikbaar voor beheer via een laptop of pc, en de mogelijkheid om het systeem op afstand te beheren en opnames te downloaden.

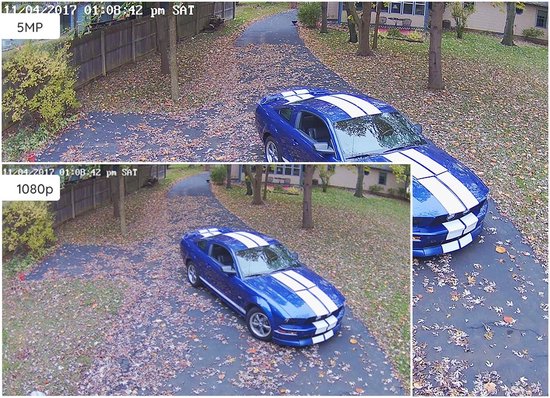

De vier meegeleverde camera's, twee dome-camera's en twee bullet-camera's, leveren beelden met een resolutie van 5.0 megapixel (1944p). Deze IP-camera's zijn uitbreidbaar. De dome-camera's zijn geschikt voor binnengebruik. Ze beschikken over een 1/2.5" CMOS 5300 HD-sensor en de chip is een Hi3516EV200 + Sony 307. De compressieformaten zijn H.265 en H.264. De minimale verlichting is 0.01 Lux in kleur en 0.001 Lux in zwart/wit. De lens is een 4 mm CS 2.0 megapixel lens. Nachtzicht wordt ondersteund door een IR-Cut filter en 2 IR-LED armaturen met een bereik van 50 meter. De hoofdstroomresoluties zijn 2592x1944, 2592x1520, 2560x1440, 2048x1520, 2304x1296 en 1920x1080. De substroomresoluties omvatten 640x360, 480x360, 320x288, 240x320, 352x192 en 320x192. Bij 1080p (1920x1080) is de framerate 30 beelden per seconde. Deze camera's zijn voorzien van audioprocessen (G.711) en ondersteunen een tweeweg spraakintercomfunctie. De netwerkinterface is een RJ45 ethernet-interface (10/100M). De dome-camera's zijn gemaakt van kunststof en hebben een witte kleur. De voeding is DC12V 800mA. De bedrijfstemperatuur varieert van -25 tot 60 °C met een luchtvochtigheid van minder dan 95% RV. De afmetingen van de camera zijn 115 x 76.3 x 90 mm.

De bullet-camera's zijn geschikt voor buitengebruik. Ze hebben een 1/2.5" CMOS 5300 HD-sensor en een HI3516EV300 + Sony335 chip. De compressieformaten zijn eveneens H.265 en H.264. De minimale verlichting is 0.01 Lux in kleur en 0.001 Lux in zwart/wit. De lens is een 4 mm 5.0 megapixel lens. Nachtzicht wordt ondersteund door een IR-Cut filter en 36 stuks Φ5 LED-verlichting met een bereik van 30 meter. De hoofdstroomresoluties zijn 2592x1944, 2592x1520, 2560x1440, 2048x1520, 2304x1296 en 1920x1080. De substroomresoluties omvatten 640x360, 480x360, 320x288, 240x320, 352x192 en 320x192. De framerate bij 5.0MP (2592x1944) is 20 beelden per seconde, bij 4.0MP (2560x1440) 20 beelden per seconde, bij 3.0MP (2048x1520) 25 beelden per seconde, en bij 2.0MP (1920x1080) 30 beelden per seconde. Deze camera's zijn ook voorzien van audioprocessen (G.711) en ondersteunen een tweeweg spraakintercomfunctie. De netwerkinterface is een RJ45 ethernet-interface (10/100M). De bullet-camera's zijn gemaakt van metaal en hebben een witte kleur met een IP66-classificatie voor waterdichtheid. De voeding is DC12V 500mA. De bedrijfstemperatuur varieert van -25 tot 60 °C met een luchtvochtigheid van minder dan 95% RV. Een beugel is inbegrepen.

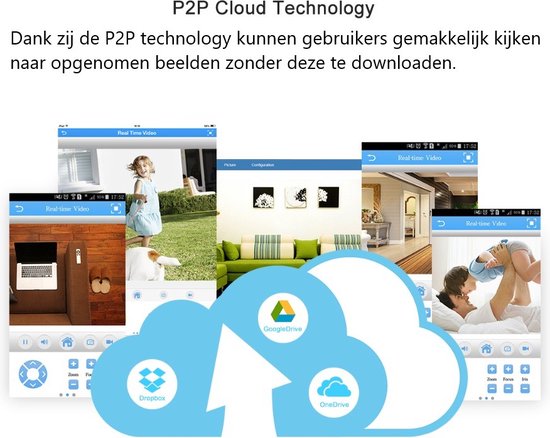

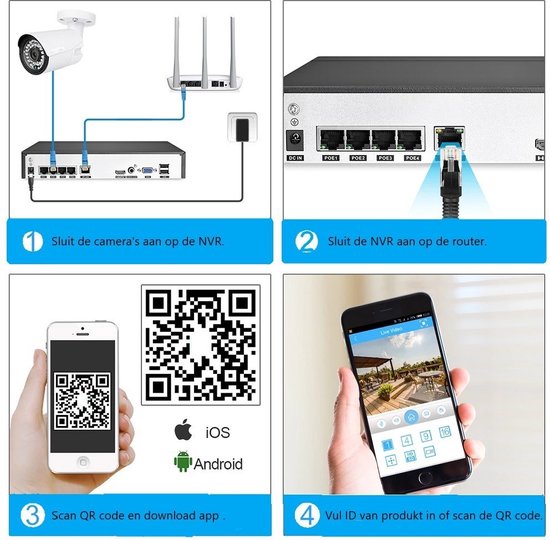

Het systeem biedt bewegingsdetectie, waardoor opnames alleen starten wanneer beweging wordt waargenomen. Dit bespaart opslagruimte. Bij detectie kunnen alarmcombinatieacties worden geactiveerd, zoals het direct opnemen van beelden, het verzenden van een e-mailalert, of een FTP-alert om beelden te verzenden. Alarmmeldingen kunnen ook naar een smartphone worden gestuurd. Het systeem ondersteunt P2P Cloud voor directe online toegang zonder poortinstellingen. De kijkhoek van de camera's bedraagt 90 graden. Smartphone weergave is mogelijk via een app die beschikbaar is voor iPhone en Android. Via de app kunnen live beelden worden bekeken, alarmmeldingen worden ontvangen en opgenomen beelden worden geraadpleegd. Het systeem is PoE (Power over Ethernet) wat betekent dat de NVR de stroom levert aan de camera's via de UTP-netwerkkabel, tot een maximale kabellengte van 100 meter per camera. Het installatieproces wordt beschreven als 'plug and play'.

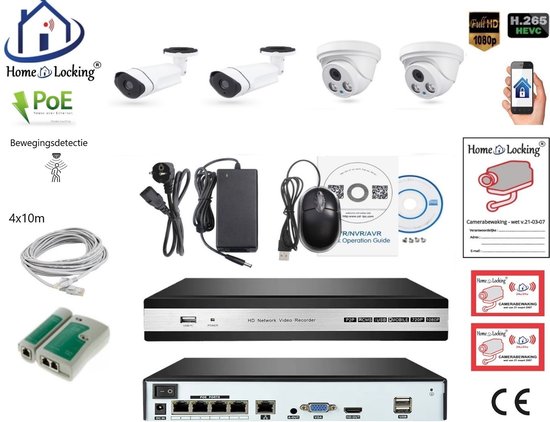

De volgende onderdelen worden meegeleverd: één 4-kanaals 1080p NVR met PoE, één afstandsbediening voor de NVR, één muis voor de NVR, vier HDD-schroeven voor de NVR, één 2A-adapter voor de NVR, één CD voor de NVR, vier 2.0MP IP-camera's met PoE en één handleiding. De netwerkkabels voor de camera's en de harde schijf zijn niet inbegrepen. De NVR heeft een witgekleurde behuizing.
